ECS系列工控机：一体式散热机壳与EMC接地设计的工程实现
英德斯（YDSTECH）工程团队 · 2026年4月 · 适用读者：工业计算机设计工程师 / 采购工程师

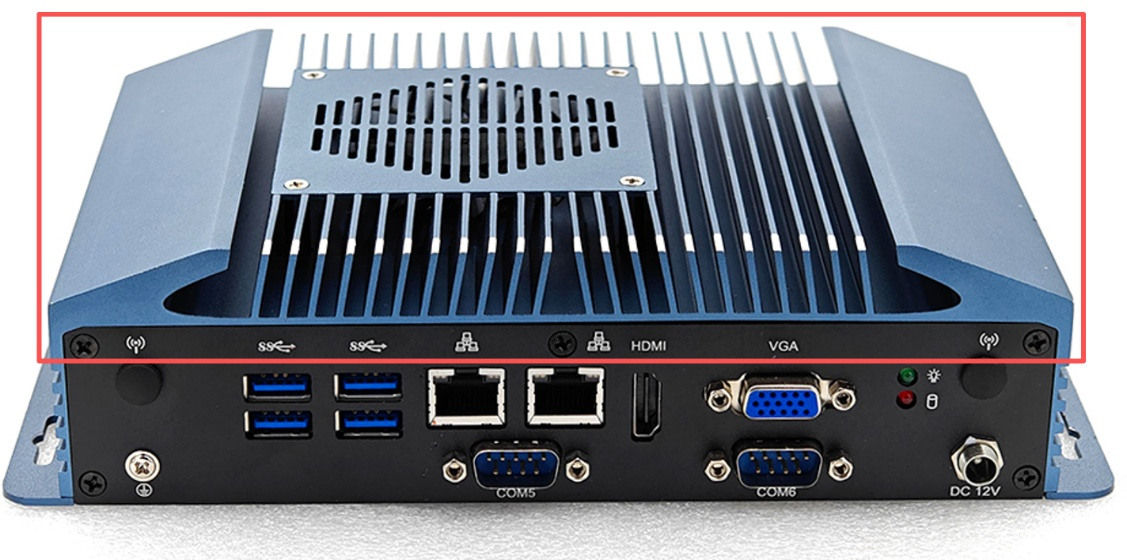

▲ ECS系列工控机 — 一体式铝合金挤压散热机壳（小核CPU版：无风扇；大核CPU版：主被动联合散热）
本文系统阐述英德斯ECS系列工控机在一体式散热机壳结构与EMC/接地增强设计两个维度的工程实现路径，并深入分析高密度型材挤压、压铆垂直度控制、高光精密加工、阳极颜色一致性四项生产难点的成因机制与解决方案。
一、一体式散热机壳设计
▌ 1.1 设计原则：机壳即散热器
ECS系列采用铝合金挤压一体成型工艺，机壳主体直接作为大面积散热器，鳍片与机壳壳体同步成型，从根本上消除散热器与机壳之间的热阻界面。
• 高密度深齿鳍片（high-fin）结构：大幅增加换热面积，在自然对流条件下实现工业级热耗散
• 顶部+侧边联合散热路径：双向导热通道，适应横装、竖装等多种安装方位
• 小核CPU版本支持无风扇纯被动散热；大核CPU版本采用主动+被动联合散热，风扇负责辅助强化对流
• 支持7×24小时连续满负荷运行，两种散热配置均经过工业级温度范围验证
▌ 1.2 热设计关键参数
一体式散热机壳的热性能由鳍片数量×有效高度（换热面积）、鳍片间距（对流阻力）、铝合金导热系数（6063-T5约200 W/m·K）及热界面材料（TIM）参数共同决定，设计阶段通过热仿真工具联合优化。
二、EMC / 接地增强设计
▌ 2.1 根源：阳极氧化层的绝缘效应
铝合金阳极氧化层（Al₂O₃）电阻率高达10¹²～10¹⁵ Ω·cm，本质是绝缘体。当面板接触面依赖阳极面导电时，接地阻抗可达数十欧，导致机壳接地连续性差、高频EMI无法有效泄放、外部传导干扰易从接地路径耦合进系统。
▌ 2.2 解决方案：关键接触面导电处理
1. 局部去除阳极氧化绝缘层：在螺纹孔周边、边缘接触带等关键区域去除阳极层，暴露铝合金基材，确保金属对金属低阻抗接触。
2. 导电处理表面保护：裸露铝面施加铬酸盐转化膜或无铬替代工艺，在保持导电性的同时提供基础防腐保护。
3. 装配压紧力设计：通过螺钉预紧力设计确保接触面在全寿命周期内维持稳定低阻抗连接。
|
|

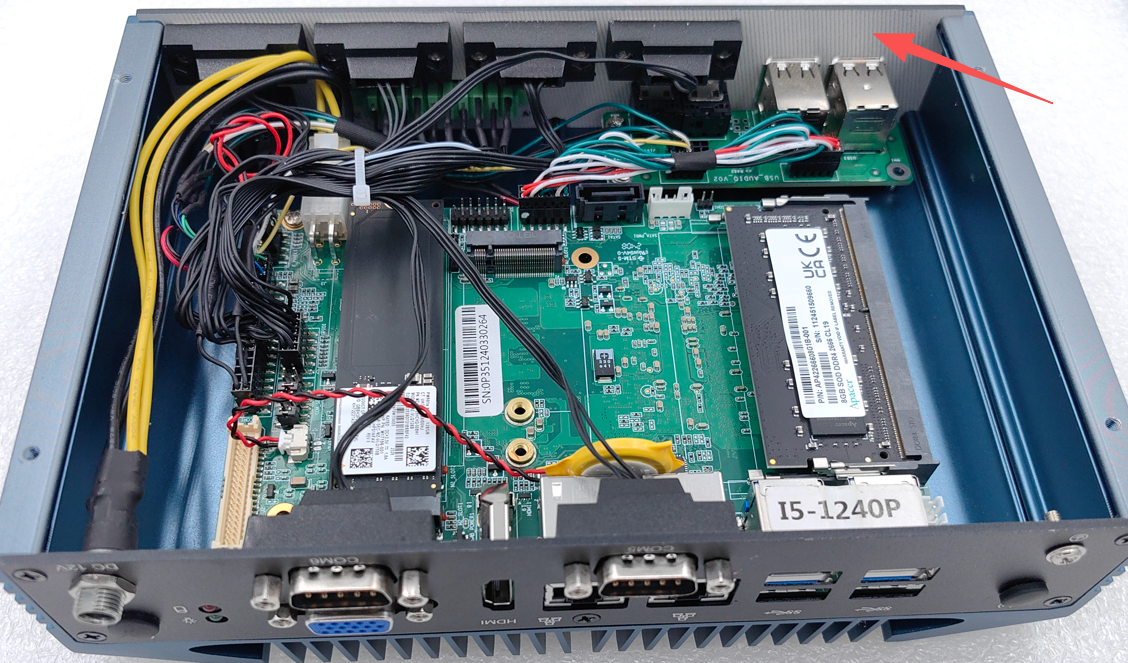

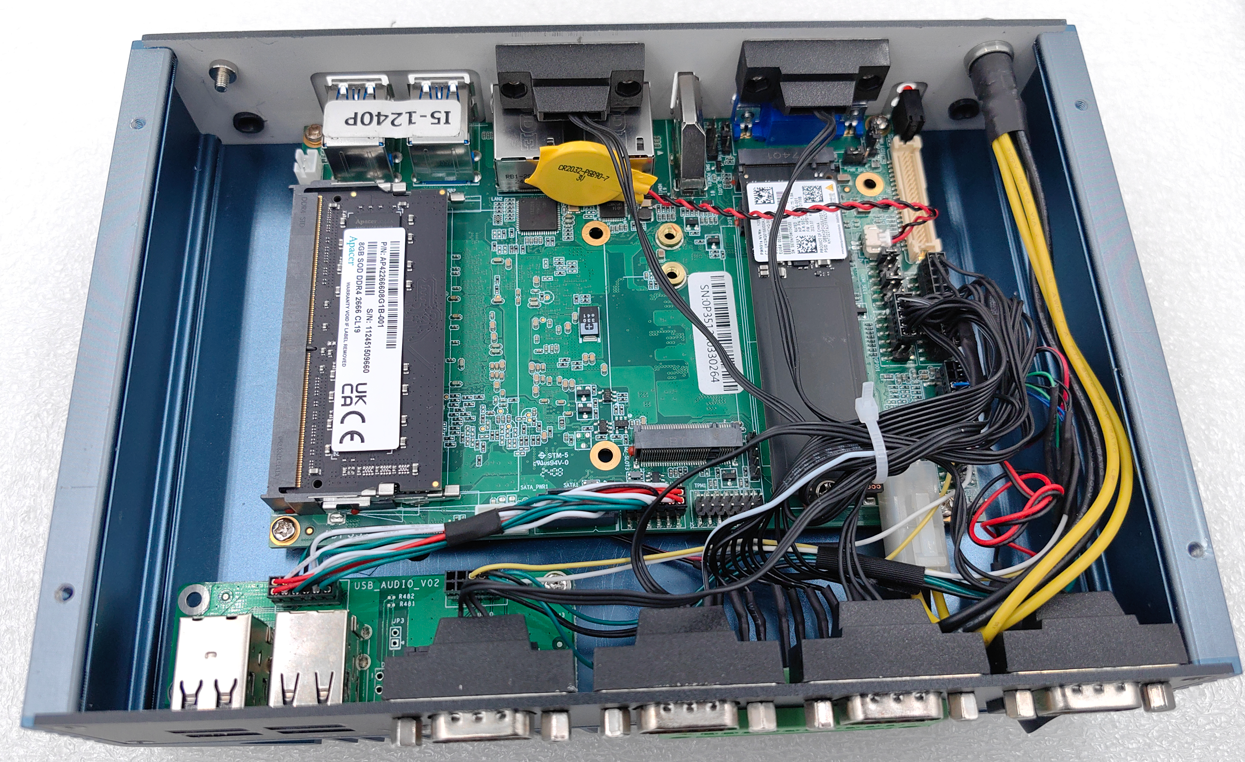

▲ EMC接地示意图一 | ▲ EMC接地示意图二 |
设计效果 导电处理后各面板间接地阻抗从数十Ω降至0.1Ω以下，有效提升机壳整体屏蔽效能，满足EN 55032、GB/T 9254等工业级EMC标准要求。 |
▌ 2.3 处理前后关键指标对比
指标项目 | 未处理状态 | 导电处理后 |
接触面接地阻抗 | 数十 Ω（阳极绝缘） | < 0.1 Ω |
接地连续性 | 不连续，存在阻抗节点 | 全面板连续低阻抗接地 |
EMI辐射发射 | 高频段超标风险高 | 满足工业级EMC标准 |
外部传导干扰 | 易从接地路径耦合进系统 | 有效隔断传导耦合路径 |
系统运行稳定性 | 电磁敏感设备可能误动作 | 工业现场长期稳定运行 |
三、关键生产难点与解决方案
ECS系列高密度散热结构与精密外观工艺对制造端提出了四项主要挑战：
生产难点 | 主要挑战 |
大尺寸高齿型材挤压 | 高fin比薄鳍片易充填不足、变形；fin平直度难控制 |
高位压铆螺柱垂直度 | 压铆偏斜导致风扇装配干涉；同轴度超差 |
C角高光加工 | 普通刀具无法一次成形；需定制特殊轮廓刀具 |
长fin喷砂+阳极一致性 | 遮蔽效应导致喷砂不均；阳极后色差明显 |
▌ 3.1 大尺寸高齿型材挤压
高fin比挤压时薄鳍片充填不足、流速不均、变形及平直度超差是主要失效模式。
解决方案 A — 提高挤压吨位 + 模具流道CFD优化 通过模具流道仿真优化使各鳍片通道铝料流速趋于一致，同步提高挤压吨位确保薄fin充填充分。 |
解决方案 B — 结构DFM优化 设计阶段通过DFM工具对鳍片厚高比进行参数化仿真验证，将结构控制在挤压工艺稳定窗口内。 |
解决方案 C — 后工序校直 + 精密平面加工 挤压后专用校直工装整形，再对装配基准面进行精密铣削修正，确保整机装配精度。 |
▌ 3.2 高位压铆螺柱垂直度控制
高位螺柱压铆时导向不足易出现偏斜，造成风扇装配干涉或同轴度超差。
4. 定制导向压铆治具：针对螺柱高度定制延伸导向套，覆盖完整压装行程，消除横向自由度。
5. 压装参数分级控制：分段压力-位移曲线控制，前段低速对准、后段加压到位。
6. 预加工导向基准孔：螺柱安装位置预加工精密导向孔，提供二次定位基准。
▌ 3.3 C角高光加工
ECS系列棱边倒角要求Ra ≤ 0.4μm镜面效果，需专项工艺支持：
• 定制刀具轮廓，精确匹配C角几何形态，确保一次走刀成形
• 多刀路精修策略，分粗精加工阶段逐步逼近最终轮廓
• 优化主轴转速和进给率，抑制积屑瘤和颤振
• 阳极前专项表面预处理，补偿阳极后的轻微光泽衰减
▌ 3.4 长fin喷砂 + 阳极颜色一致性
高密度鳍片遮蔽效应导致喷砂不均，阳极后产生批次色差，影响外观一致性：
• DFM阶段适当放宽fin间距，减弱遮蔽效应
• 多角度分次喷砂，确保鳍片顶面、侧面、根部全覆盖
• 定制阳极挂具优化电流分布，减小fin根部与顶部电流密度差
• 制作上中下三段色板标准样品，划定颜色允差区间，纳入IQC双向检验
四、工程小结
ECS系列一体式散热机壳在实现卓越热性能的同时，对挤压精度、压铆工艺、精密加工和表面处理的制造能力提出了高规格要求。EMC接地设计与四项生产难点的系统性攻克，是ECS系列保证工业级可靠性与外观品质的核心支撑。
英德斯（YDSTECH）深耕工业计算机设计与制造27年，如有技术咨询或选型采购需求，欢迎联系工程团队。
