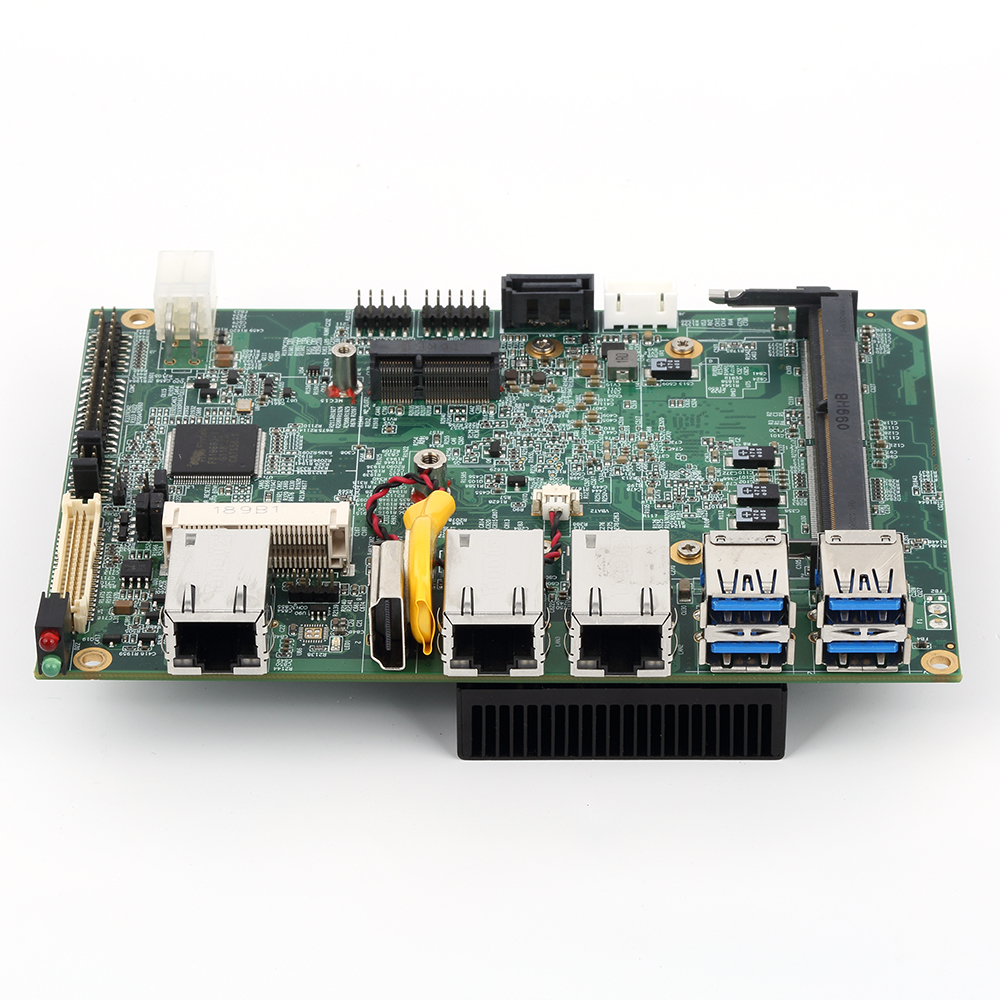

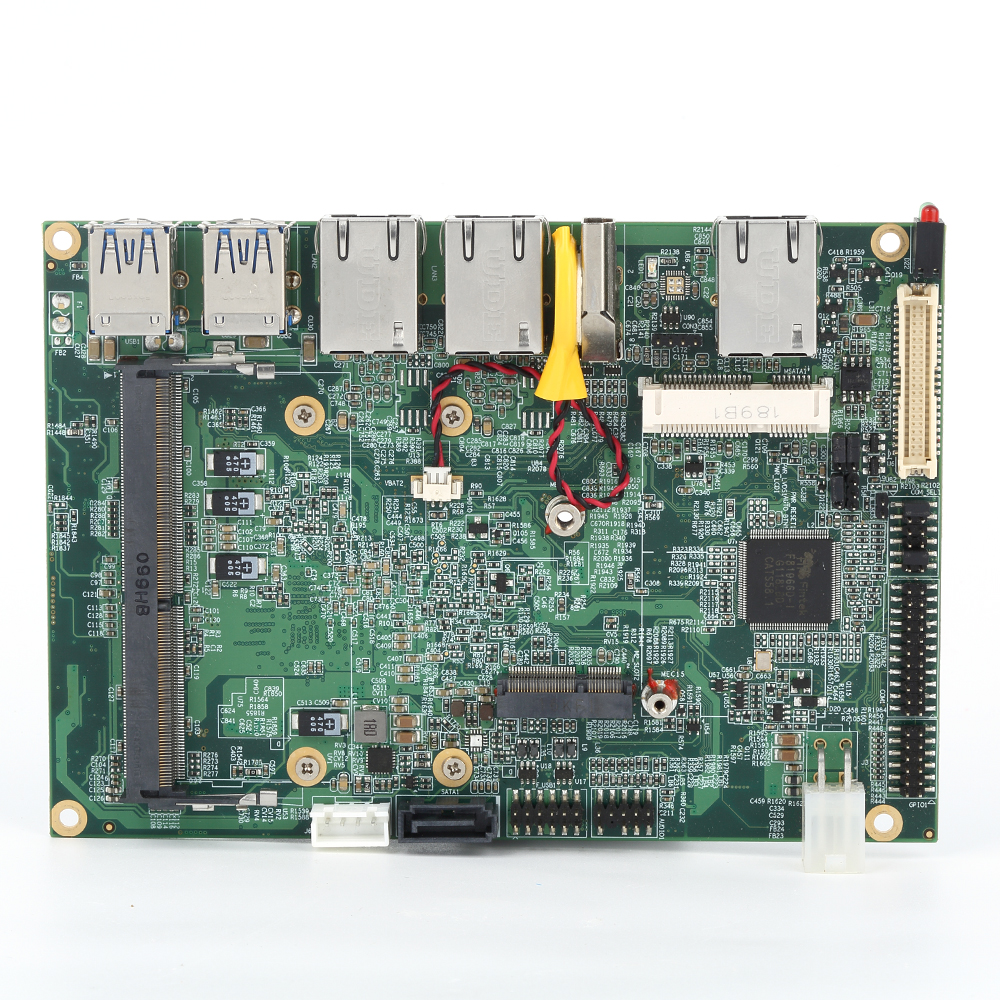

英德斯 PCM-E352 3.5 寸宽温工控主板全维度分析

一、核心硬件参数

1. 基础规格与核心算力

• 板型尺寸：标准 3.5 寸工业主板，尺寸 146mm×102mm，兼容主流 3.5 寸工控机箱，便于设备升级替换。

• 处理器：板载 Intel Elkhart Lake 系列 SOC，覆盖 Celeron N/J 系列与工业级 Atom X6xxx 系列，功耗 4.5W~12W，兼顾性能与能效。支持型号包括：

• 低功耗双核：Celeron N6210/N6211、Atom X6200FE/X6212RE/X6211E

• 高性能四核：Celeron J6412/J6413/N6415/J6426、Atom X6414RE/X6427FE/X6413E/X6425RE/X6425E

  最高睿频可达 3.0GHz，相比 J1900 平台 CPU 性能提升约 2-3 倍，GPU 性能提升更显著。

• 内存：单插槽 SO-DIMM DDR4（1.2V 低电压），最大支持 16GB，频率最高 3200MHz，满足大数据量处理需求。

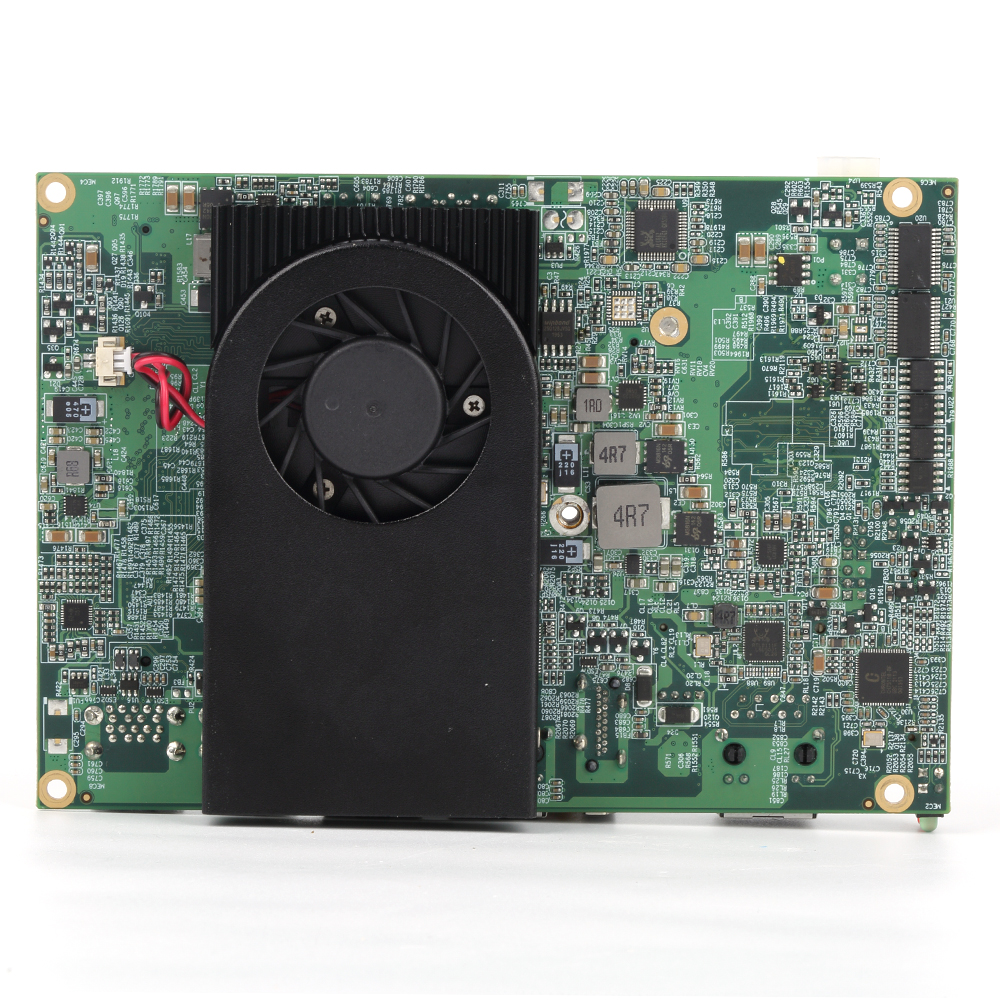

• 散热方案：风冷散热设计，保障高负载下处理器稳定运行；可选宽温版适配极端环境。

2. 环境与供电参数

• 工作温度：标准版 -20℃ ~ +60℃；宽温增强版可选 -40℃ ~ +75℃，覆盖多数工业现场环境。

• 供电：+12V~+24V 直流宽电压输入，推荐使用 + 12V，适配工业非标供电场景。

• 操作系统：原生支持 Windows 10、Windows 11、Linux，适配最新工业软件与 AI 应用。

3. 存储配置

• 搭载1 个标准 SATA3.0 接口 + 1 个 mSATA 接口，支持高速固态存储；额外提供 1 个 M.2 E-key 2230 插槽，可扩展 WiFi / 蓝牙模块。

二、全接口明细（分类梳理）

1. 显示接口（三屏独立输出）

   支持 HDMI 2.0、eDP、LVDS 三类显示，3 个独立显示通道；分辨率上限：HDMI 2.0 最高 4096×2160（4K@60Hz），eDP 最高 2560×1600，LVDS 最高 1920×1200，支持三屏异步 / 同步输出，满足多屏监控、机器视觉等需求。

2. 网络接口

   板载3 路 RTL8111H 千兆以太网，相比同类 3.5 寸主板多 1 个网口，可实现多网段隔离、网络冗余、多链路数据传输。

3. 串行通讯接口

   总计 6 路串口：4 路标准 3 线 RS232，COM1、COM2 可切换 RS232/422/485，完美对接 PLC、传感器、仪表等工业串行设备。

4. USB 接口

   合计 8 路 USB：4×USB2.0 + 4×USB3.0，高速 USB 数量翻倍，可同时连接工业相机、扫码枪、高速 U 盘等外设。

5. 扩展接口

• 1 路 mPCIe 插槽，支持 4G 无线模块扩展；

• 1 路 M.2 E-key 2230 插槽，可扩展 WiFi / 蓝牙；

• 8 路 GPIO 通用输入输出口，用于控制继电器、指示灯、开关量设备。

6. 音频接口

   搭载 ALC662 高保真声卡，配备 Line in、Line out、Mic in，满足语音播报、音频采集需求。

三、核心功能

1. 新一代平台算力升级

   基于 Intel Elkhart Lake 架构，相比上一代 Baytrail 平台性能大幅提升，可支撑中等复杂度的机器视觉算法、边缘计算任务和多设备联动控制。

2. 三屏 4K 高清显示

   原生支持 3 个独立显示输出，HDMI 2.0 实现 4K 高清画面，适配多屏工业人机界面、多路监控、数字标牌等场景。

3. 高速数据处理与传输

   DDR4 3200MHz 大内存 + SATA3.0 高速存储，搭配 4 个 USB3.0 接口和 3 个千兆网口，保障大数据量图像、传感器数据的快速传输与处理。

4. 多网口工业通讯

   3 路千兆网口可分别用于设备控制、数据上传、外网连接，实现内外网隔离与网络冗余，提升工业系统可靠性。

5. 灵活无线扩展

   同时提供 mPCIe 和 M.2 E-key 插槽，可按需扩展 4G、WiFi、蓝牙等无线模块，满足不同物联网连接需求。

6. 新系统原生兼容

   支持 Windows 10/11 操作系统，解决老平台系统停止支持的问题，适配最新工业软件、AI 算法和云边协同应用。

7. 工业级宽温运行

   可选 - 40℃~+75℃宽温版本，搭配工业级元器件，支持 7×24 小时不间断运行，适应复杂工业环境。

四、适用场景

1. 高端工业自动化

• 多轴数控机床、高端 CNC 加工中心控制终端；

• 高精度机器视觉检测设备、视觉定位系统；

• AGV/AMR 机器人控制器、协作机械臂主控；

• 多屏工业人机界面（HMI）、产线边缘计算终端。

2. 智能交通与车载

• 多摄像头交通信号机、路况监测终端、ETC 门架设备；

• 智能公交调度终端、车载多媒体与监控一体机；

• 驾考设备、车载边缘计算单元。

3. 新能源与能源电力

• 多枪智能充电桩主控板、充电堆控制器；

• 光伏 / 风电智能逆变器、储能系统 BMS 控制器；

• 配电自动化终端、变电站智能监测设备。

4. 物联网与边缘计算

• 多协议工业网关、多设备数据采集器；

• 环保监测站（多传感器接入）、气象站终端；

• 园区边缘计算节点、智慧楼宇控制终端。

5. 安防与商用终端

• 多路高清安防 NVR、人脸识别一体机（多屏显示）；

• 4K 数字标牌、自助服务终端（多外设接入）；

• 智能门禁、访客登记系统。

6. 医疗与特殊设备

• 医疗检验分析仪器、医疗影像辅助设备；

• 医疗自助终端、病房呼叫系统；

• 宽温版可用于冷链监控、户外机柜设备。

五、产品核心优势

1. 平台代际升级，算力与能效比突出

2. 三屏 4K 显示，行业领先

3. 内存与接口全面高速化

4. 系统兼容性升级，生命周期更长

5. 扩展能力灵活，适配多样化需求

6. 工业级可靠性，适配复杂环境

7. 标准板型，升级成本低

六、目标客户

1. 高端工业设备制造商（核心客户）

• 工业机器人、多轴数控机床、高端机器视觉设备生产企业；

• 多屏工业平板电脑、嵌入式工控机厂商；

• 产线自动化设备、边缘计算终端研发企业。

2. 新能源与智能交通设备厂商

• 智能充电桩（多枪、快充型）、储能系统设备制造商；

• 智能车载终端、多摄像头交通监测设备厂家；

• 智能电网、配电自动化设备生产企业。

3. 物联网与系统集成商

• 工业网关、边缘计算节点、多协议数据采集器集成商；

• 智慧城市、智慧园区、环保监测系统方案商；

• 安防监控、人脸识别系统集成商。

4. 医疗与商用设备厂商

• 医疗检验分析仪器、医疗自助终端设备厂家；

• 4K 数字标牌、自助服务终端、商用一体机生产企业。

5. 传统工控设备升级客户

• 原有 J1900/E38xx 平台设备需要升级算力和系统的客户；

• 需要替换老主板以支持 Windows 10/11 的工业设备厂商；

• 对多屏显示、高速接口有需求的嵌入式设备开发商。

客户特征

偏向需要中等算力、新系统支持、多屏 / 多网口的中小型工业项目；同时覆盖传统工业自动化客户（系统升级需求）和新兴物联网、AI 工业应用客户。
