PCM-H351
英德斯
Haswell or Broadwell
HDMI, LVDS, DP
DDR3
SATA, M SATA
有
风冷, 无风扇
232, 422, 485
支持4个USB3.0/2.0 支持4个USB2.0
146 毫米 x 101.6 毫米
工作温度 -20°C 至 +75°C，（-40°C 至 +80°C 可选）
WIN7, WIN8, Linux, WES7, WES8, VxWorks

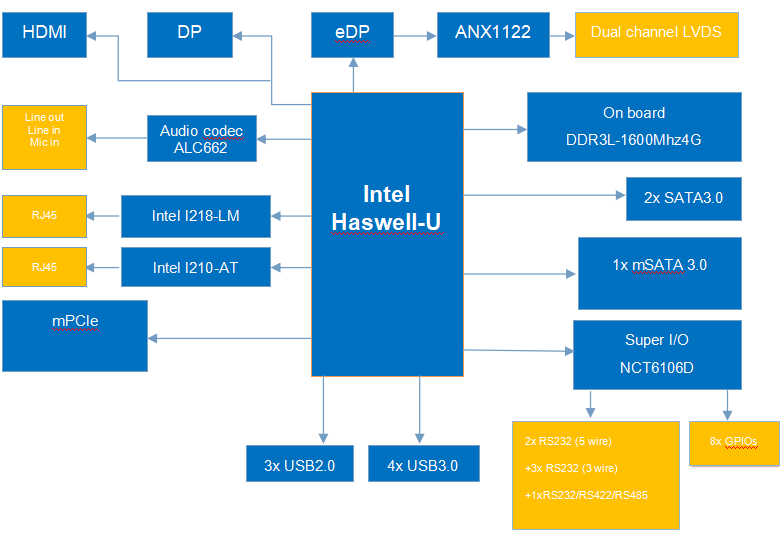

PCM-H351 框图
技术信息 | ||
板型 | 3.5寸主板 | |
处理器 | 第四代Intel22纳米双核赛扬，I3，I5，I7 支持: Intel® Core™Celeron-2980U 1.6GHz 15W Intel® Core™ i3-4010U 1.7GHz 15W Intel® Core™ i5-4200U 1.6GHz 15W Intel® Core™ i5-4210U 1.7GHz 15W Intel® Core™ i5-4300U 1.9GHz 15W Intel® Core™ i7-4510U 2.0GHz 15W Intel® Core™ i7-4650U 1.7GHz 15W Intel® Core™ i3-5010U 2.1GHz 15W Intel® Core™ i5-5200U 2.2GHz 15W Intel® Core™ i7-5500U 2.4GHz 15W | |
内存 | 板载4GB DDR3L内存（电压1.35V），最高频率1600MH z | |
图形处理 | 支持1 DP最大分辨率3200x2000 @60Hz 支持1路HDMI最大分辨率1920x1080@60Hz最大数据速率1.65G b每秒 支持1个18/24位单通道或双通道LVDS | |
网卡 | 支持2个intel 10/100/1000Mbit以太网，支持AMT9.5 ( 英特尔® Clarkville i218LM 和 i5、i7) | |
SATA | 2个SATA 1.0/2.0/3.0标准接口，支持RAID 0,1,5 支持1个mSATA | |
mPCIe | 支持1个mPCIe | |
USB | 支持4个USB3.0/2.0（前置） 支持4个USB2.0接口（其中3个内置，占用1个mPCIe接口） | |
串口 | 2路RS232（5线）、3路RS232（3线）、1路RS232（3线）或RS422或RS485可选 | |
IO | 支持 8 个 GPIO（正面） | |
声卡 | ALC662高保真声卡（Line-in、Line-out、Mic-in） | |
电源 | + 9V ~ + 19V ，推荐+ 12V | |
温度 | 工作温度 -20°C 至 +75°C（-40°C 至 +80°C 可选） | |
尺寸 | 146 毫米 x 101.6 毫米 | |

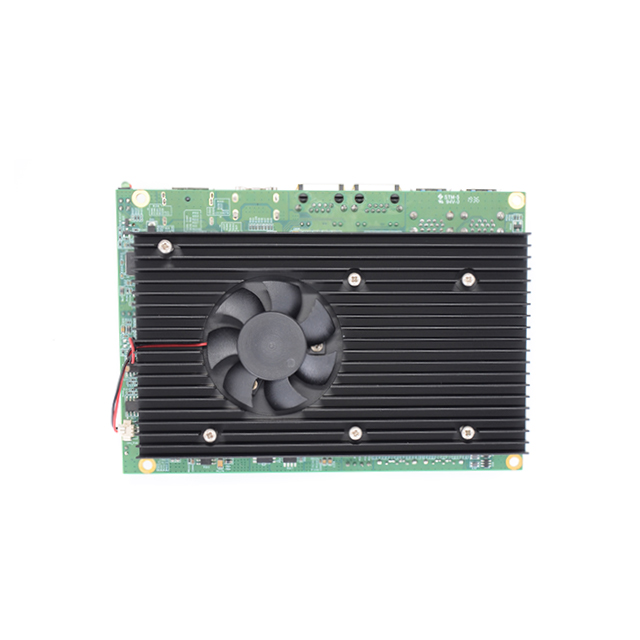

散热 | 无风扇设计（风扇可选） | |
操作系统 | Win7、Win8、WES7、WES8、Linux、VxWorks | |
订购信息 | |||
模型 | 描述 | ||
PCM-H351-A10-X | 显示：1x HDMI、1x DP、1x 18bit 单通道 LVDS | ||
PCM-H351-A11-X | 显示：1x HDMI、1x DP、1x 24bit 双通道 LVDS | ||
PCM-H351W-A10-X | 显示：1x HDMI、1x DP、1x 18bit 单通道 LVDS 温度：-40°C 至 +80°C | ||
PCM-H351W-A11-X | 显示：1x HDMI、1x DP、1x 24 位双通道 LVDS 温度：-40°C 至 +80°C | ||
注解 : 这 _ | |||
