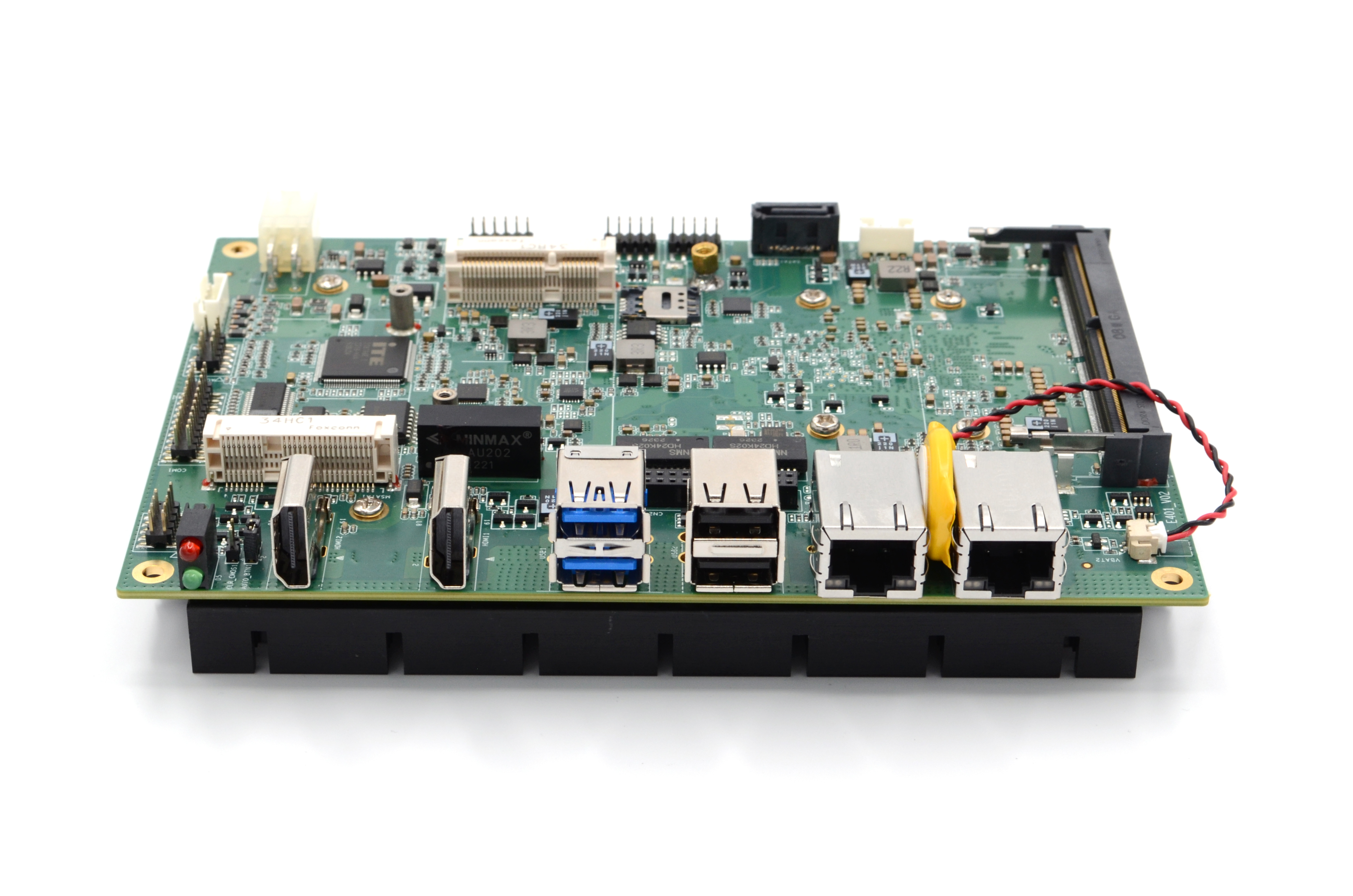

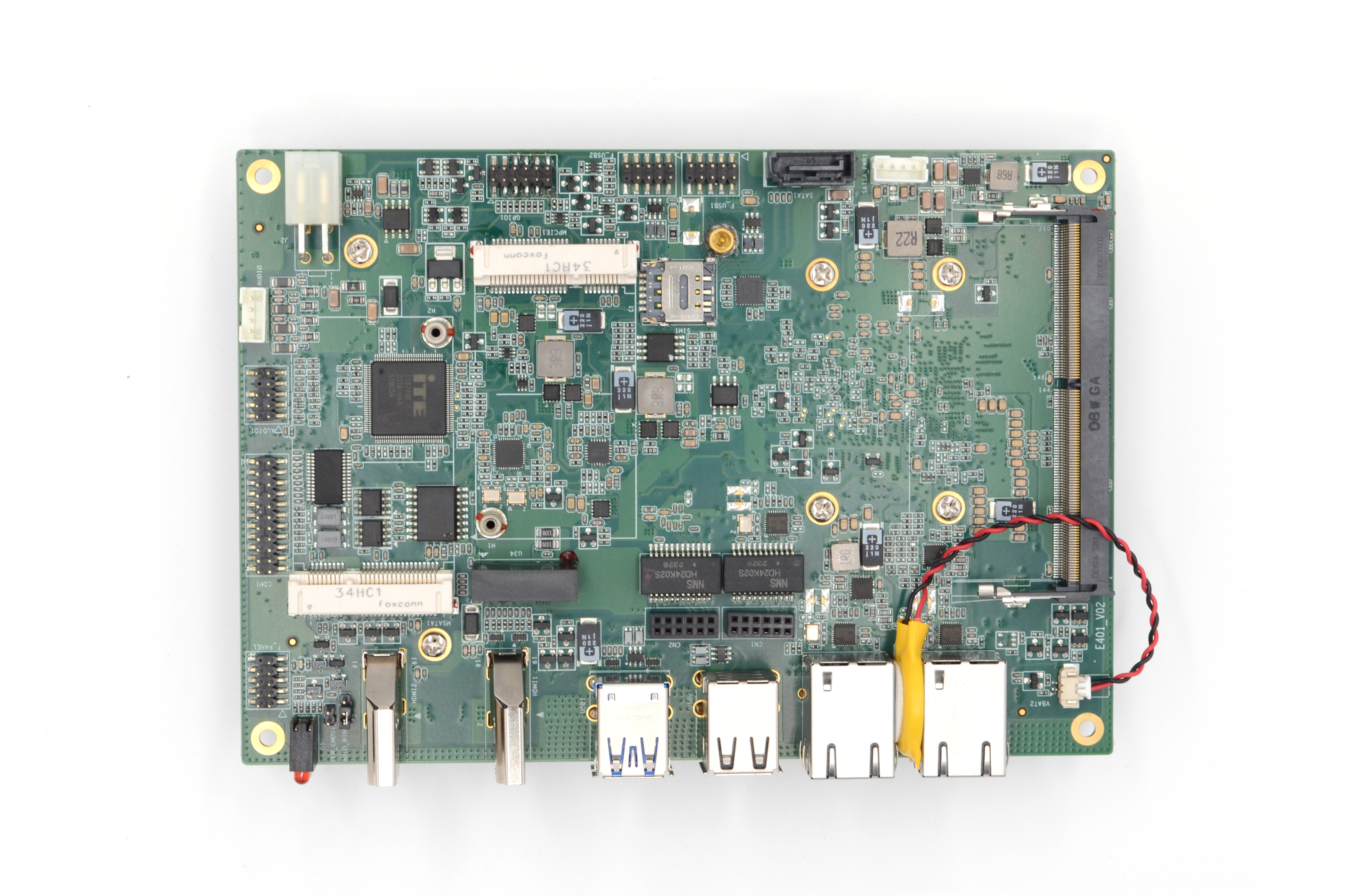

PCM-E401
英德斯
Elkhart Lake
HDMI
DDR4
SATA, M SATA
有
支持4G
无风扇
232, 485
支持6个USB2.0和2个USB3.0/2.0
165 mm x 115 mm
工作温度-20°C to +60°C（可选-40°C ~ +75°C）
WIN10, WIN11, Linux

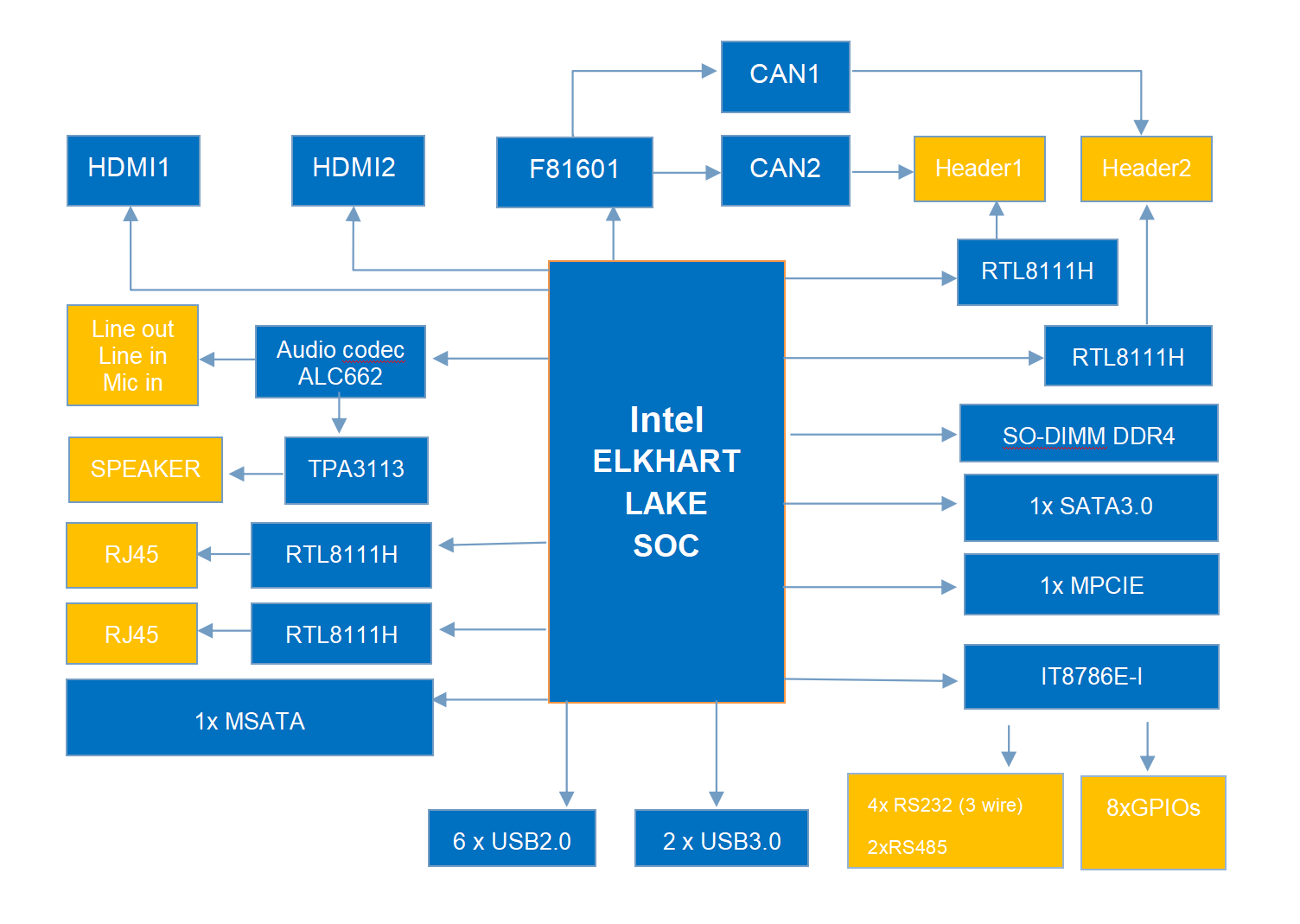

PCM-E401 框图
技术信息 | ||
板型 | 4寸主板 | |
处理器 | Intel® Elkhart Lake系列SOC,支持: Intel® Celeron® N6210 双核 1.2GHz up to 2.6GHz,6.5W Intel® Celeron® N6211 双核 1.2GHz up to 3.0GHz,6.5W Intel® Celeron® J6412 四核 2.0GHz up to 2.6GHz,10W Intel® Celeron® J6413 四核 1.8GHz up to 3.0GHz,10W Intel® Celeron® N6415 四核 1.2GHz up to 3.0GHz,6.5W Intel® Celeron® J6426 四核 2.0GHz up to 3.0GHz,10W Intel® Atom® X6211E 双核 1.3GHz up to 3.0GHz,6W Intel® Atom® X6413E 四核 1.5GHz up to 3.0GHz,9W Intel® Atom® X6425E 四核 2.0GHz up to 3.0GHz,12W | |
内存 | SO-DIMM DDR4内存（电压1.2V，最高支持32G）最高频率3200MHz | |
图形处理 | 2个独立的显示输出支持HDMI1.4（最高分辨率3840x2160） | |
网卡 | 集成4个RTL8111H网络芯片，其中两个RJ45支持10/100/1000Mb/s千兆网络，两个Header支持10/100Mb/s百兆网络 | |
SATA | 1个MSATA, 1个SATA3.0, 1个MPCIE | |
USB | 支持6个USB2.0和2个USB3.0/2.0 | |
串口 | 支持4个RS232(3线)，2个RS485 | |
IO | 8个GPIO接口,1个SIM卡槽(NanoSIM),2路CAN接口，看门狗电路 | |
声卡 | ALC662高保真声卡（ Line-in ,Line-out, Mic-in），集成功放芯片，支持最大4Ω 8W | |
电源 | +12V~+24V电压，推荐使用+12V | |
温度 | 工作温度-20°C to +60°C（可选-40°C ~ +75°C） | |
尺寸 | 165 mm x 115 mm | |
散热 | 无风扇设计 | |
操作系统 | WIN10、WIN11、Linux | |
