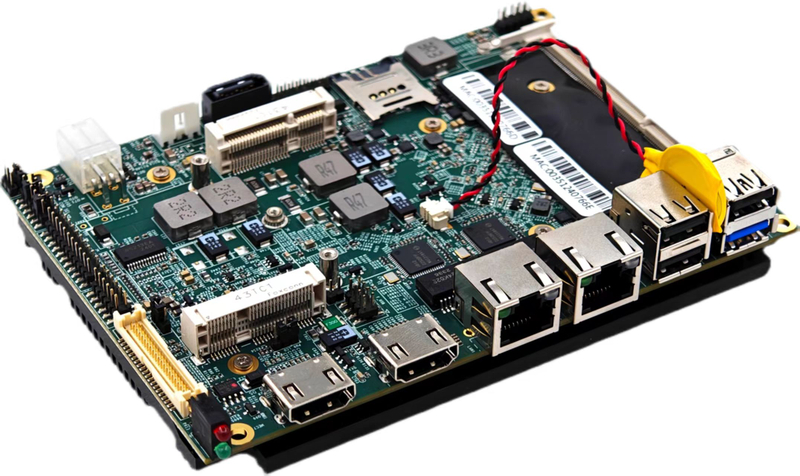

PCM-B351D
英德斯
Bay Trail
VGA, HDMI, EDP, LVDS
DDR3
SATA, M SATA
有
支持4G
无风扇
232, 422, 485
支持5个USB2.0和1个USB 3.0 / 2.0
146 毫米 x 101 毫米
工作温度 -20°C 至 +75°C，（-40°C 至 +85°C 可选）
WIN7, WIN8, Linux, WES7, WES8, VxWorks
PCM-B351D 框图
技术信息 | ||
板型 | 3.5寸主板 | |
处理器 | Intel® Atom™ E38xx/J1900系列SOC（单核，双核或四核），功耗：5-10W） 支持: Intel® Atom™ E3805 单核 1.33GHz3W Intel® Atom™ E3815 单核 1.46GHz5W Intel® Atom™ E3825 双核 1.33GHz6W Intel® Atom™ E3826 双核 1.46GHz7W Intel® Atom™ E3827双核 1.75GHz8W Intel® Atom™ E3845 四核 1.91GHz10W Intel® Atom™ J1900 四核 2.0GHz10W | |
内存 | SO-DIMM DDR3L内存（电压1.35V，最大支持8G）最大频率1066MHZ或1333MHZ | |
图形处理 | 2个独立显示输出支持eDP（最大分辨率2560x1600）或LVDS（最大分辨率1920x1200）HDM I 1.4a（最大分辨率1920x1200）、VGA（最大分辨率2560x1 6 00） | |
网卡 | 支持2个Intel I211AT或I 210AT 10/100/1000 Mb/s以太网 | |
SATA | 支持1个mSATA和1个SATA2.0 | |
USB | 支持5个USB2.0和1个USB 3.0 / 2.0（其中4个前置，2个内置） | |
串行端口 | 支持6路RS232（3线），其中2路可选RS232/422/485 | |
IO | 支持1个mPCIe、8个GPIO接口、1个SIM卡插槽 | |
声卡 | ALC662高保真声卡（Line-in、Line-out、Mic-in） | |
电源 | +12V-+2 4V电压，+12V推荐，+9-+24V可选 | |
温度 | 工作温度 -20°C 至 +75°C，（-40°C 至 +85°C 可选） | |
尺寸 | 146 毫米 x 101 毫米 | |
散热 | 无风扇设计_ | |
操作系统 | Win7、Win8、WES7、WES8、Linux、VxWorks | |
订购 信息 | |||
模型 | 描述 | ||
PCM-B351D-A10-X | 显示: 1x LVDS+ 1x HDMI or 1x LVDS+ 1x VGA | ||
PCM-B351D-A11-X | 显示: 1x eDP+ 1x HDMI or 1x eDP+ 1x VGA | ||
PCM-B351D-A12-X | 显示: 2x HDMI or 1x VGA+1x HDMI | ||
PCM-B351DW-A10-X | 显示: 1x LVDS+ 1x HDMI or 1x LVDS+ 1x VGA 温度:-40°C to +85°C | ||
PCM-B351DW-A11-X | 显示: 1x eDP+ 1x HDMI or 1x eDP+ 1x VGA 温度 :-40°C to +85°C | ||
PCM-B351DW-A12-X | 显示: 2x HDMI or 1x VGA+ 1x HDMI 温度:-40°C to +85°C | ||
注解： X代表CPU型号 . CPU 包括 ：E3805、E3815、E3825、E3826、E3827、E3845、J1900 | |||
