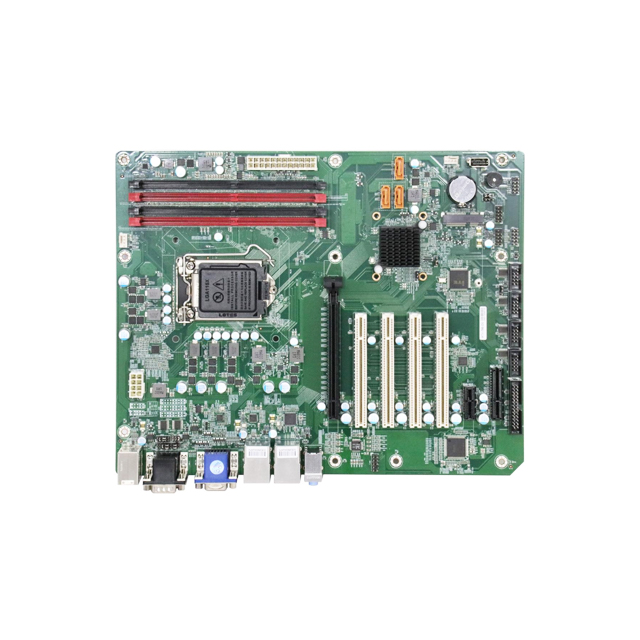

ATX-H110工控主板

板型

ATX主板

处理器

支持6~9代LGA1151 Intel Core i9/i7/i5/i3/Pentium/Celeron处理器

芯片组

英特尔H110

内存

4个DIMM内存插槽，支持DDR4 2133/2400/2666MHz，单槽最大支持32GB，主板最大支持64GB

SATA

3 个 STAT 3.0，1 个 MSATA

BIOS

64Mb SPI 闪存

显示

提供VGA+HDMI显示接口
VGA：1个标准DB15 VGA接口，支持分辨率高达1920x1080@60Hz
HDMI：1个标准HDMI接口，支持分辨率高达4096x2304@24Hz

网络

板载2个Intel 10/100/1000Mb自适应网卡，采用Intel 219V/211网卡芯片

串口

提供6个RS232 COM口，
其中COM1支持RS232/485/422，COM2支持RS232/485，COM3-6支持RS232

USB

4个USB3.0、6个USB2.0，包括一个内置USB2.0立式插头（用于加密）

声卡

Realtek ALC892声卡；支持线路输出、线路输入、麦克风输入

其他I/O

1x LPT
1x PS/2

GPIO

提供1x 5 Pin 2.54mm GPIO引脚接口，支持4输入4输出

系统一键恢复

支持硬件系统一键恢复

看门狗

看门狗功能，支持1~255秒系统重启

扩展接口

4个PCI插槽，
1 个 PCI-E 16X 插槽、1 个 PCI-E 4X 插槽、1 个 PCI-E 1X 插槽

电源

标准ATX 24pin电源

操作环境

工作温度：0℃~60℃
储存温度：-20~85℃
工作湿度：5%~95%，无凝露

操作系统

支持Win7/8/10、Linux

尺寸

305毫米×245毫米
