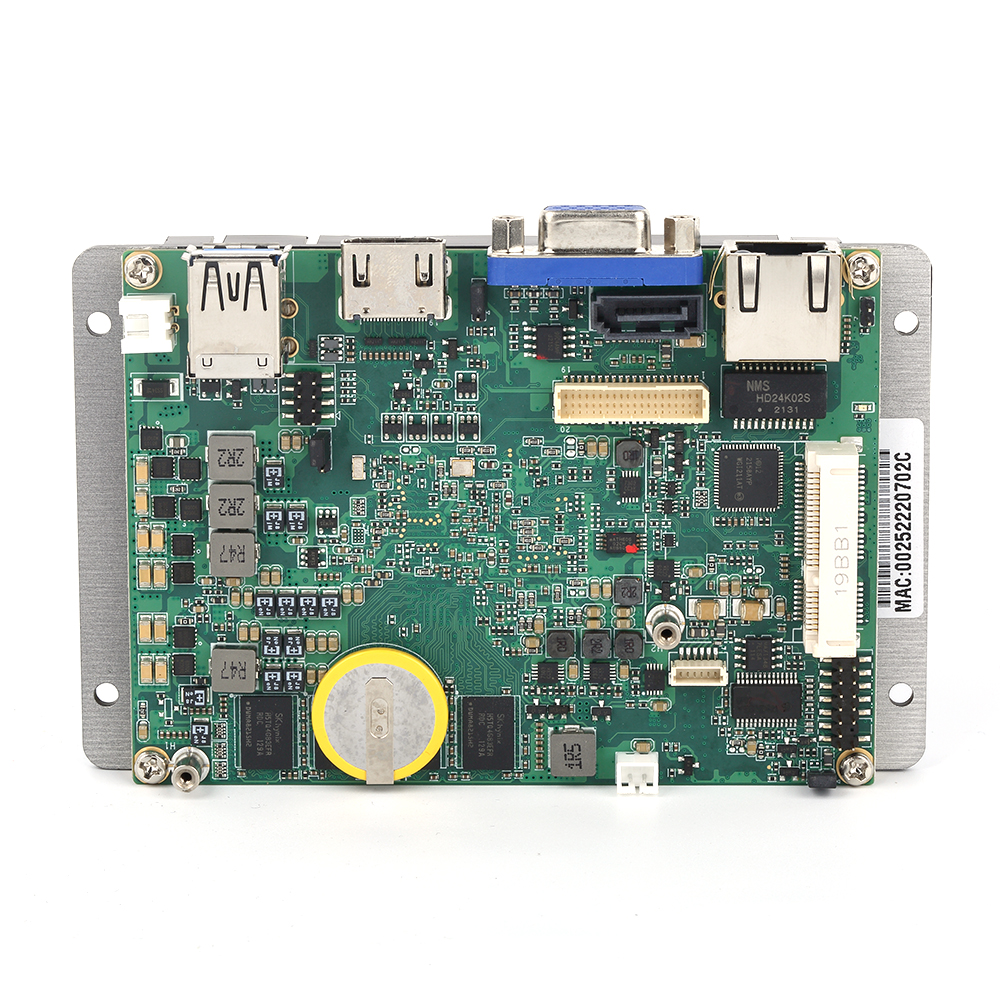

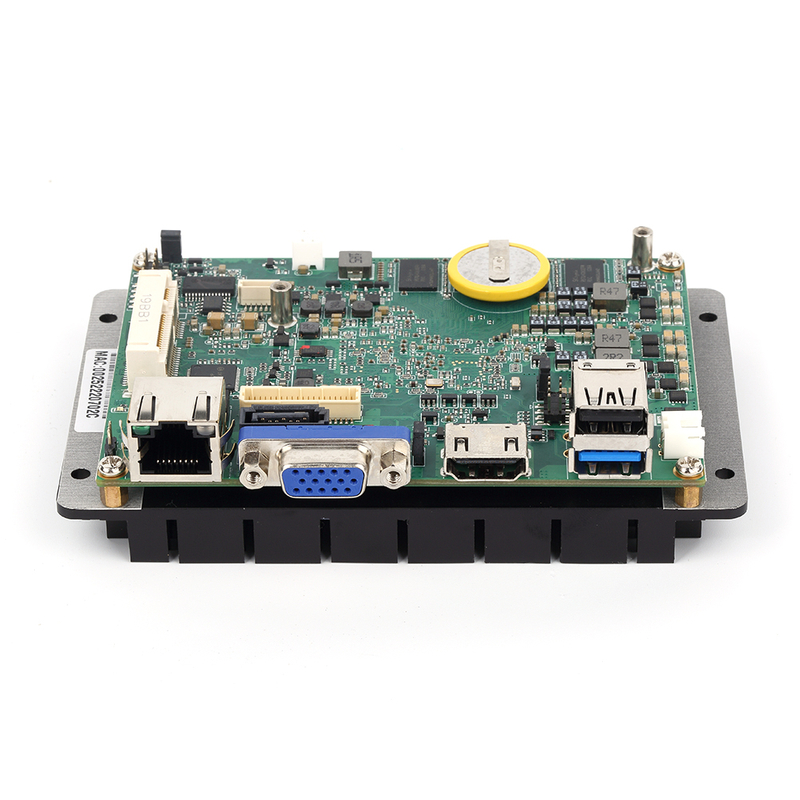

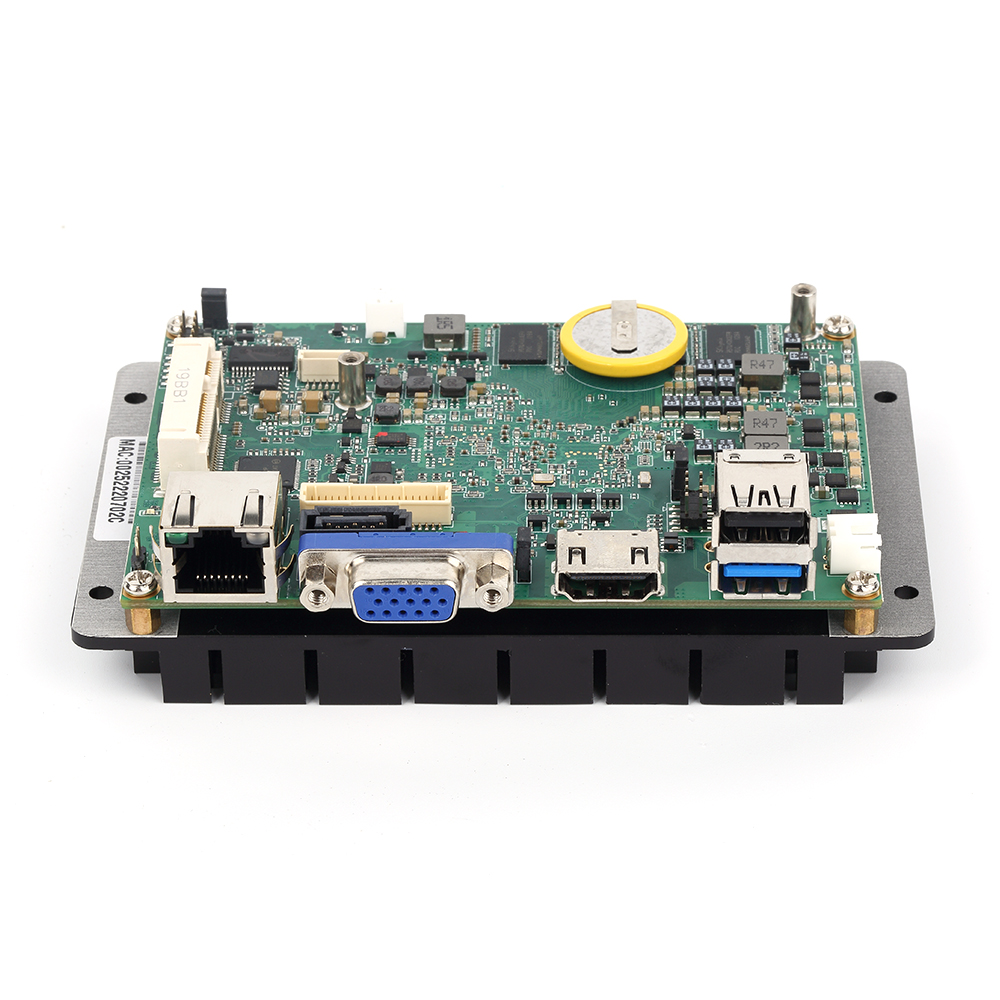

PCM-B252
英德斯
Pineview
VGA, HDMI, LVDS
DDR3
M SATA
无
无风扇
232, 485
支持2个USB2.0（内置）；1个USB3.0（前置）；1个USB2.0（前置）
110mm x 82mm
工作温度-20℃ to +75℃，（-40℃ to +85℃为可选）
WIN7, WIN10, Linux

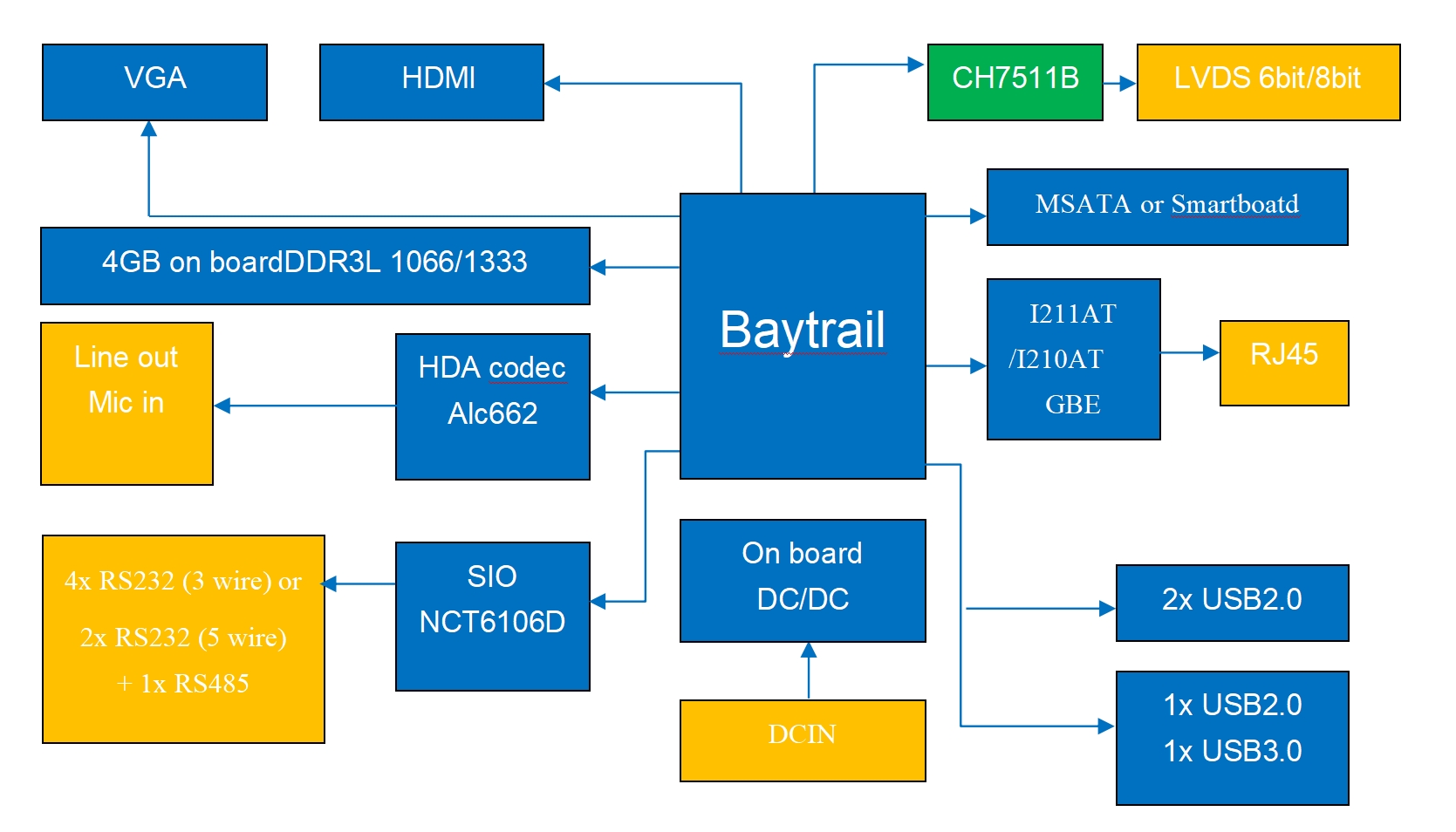

PCM-B252 框图
技术信息 | ||
板型 | 2.5寸主板 | |
处理器 | Intel® Atom™ E38xx/j1900系列SOC（单核、双核或四核），功耗：5-10W） 支持： Intel® Atom™ E3805 单核 1.33GHz 3W Intel® Atom™ E3815 单核 1.46GHz 5W Intel® Atom™ E3825 双核 1.33GHz 6W Intel® Atom™ E3826 双核 1.46GHz 7W Intel® Atom™ E3827 双核 1.75GHz 8W Intel® Atom™ E3845 四核 1.91GHz 10W Intel® Atom™ J1900 四核 2.0GHz 10W Intel® Atom™ N2807 双核 1.58GHz 4.3W | |
内存 | 4GB板载DDR3L内存（电压1.35V）最高频率1333MHz | |
图形处理 | 3个显示输出接口：LVDS（最高分辨率1900x1200）;HDMI 1.4a（前置，最高分辨率1920x1200）;VGA（前置，最高分辨率1920x1080）,支持同时2路异步显示 | |
网卡 | 支持1个RJ45（10/100/1000 Mb/s），集成Intel I211AT/I210AT以太网卡 | |

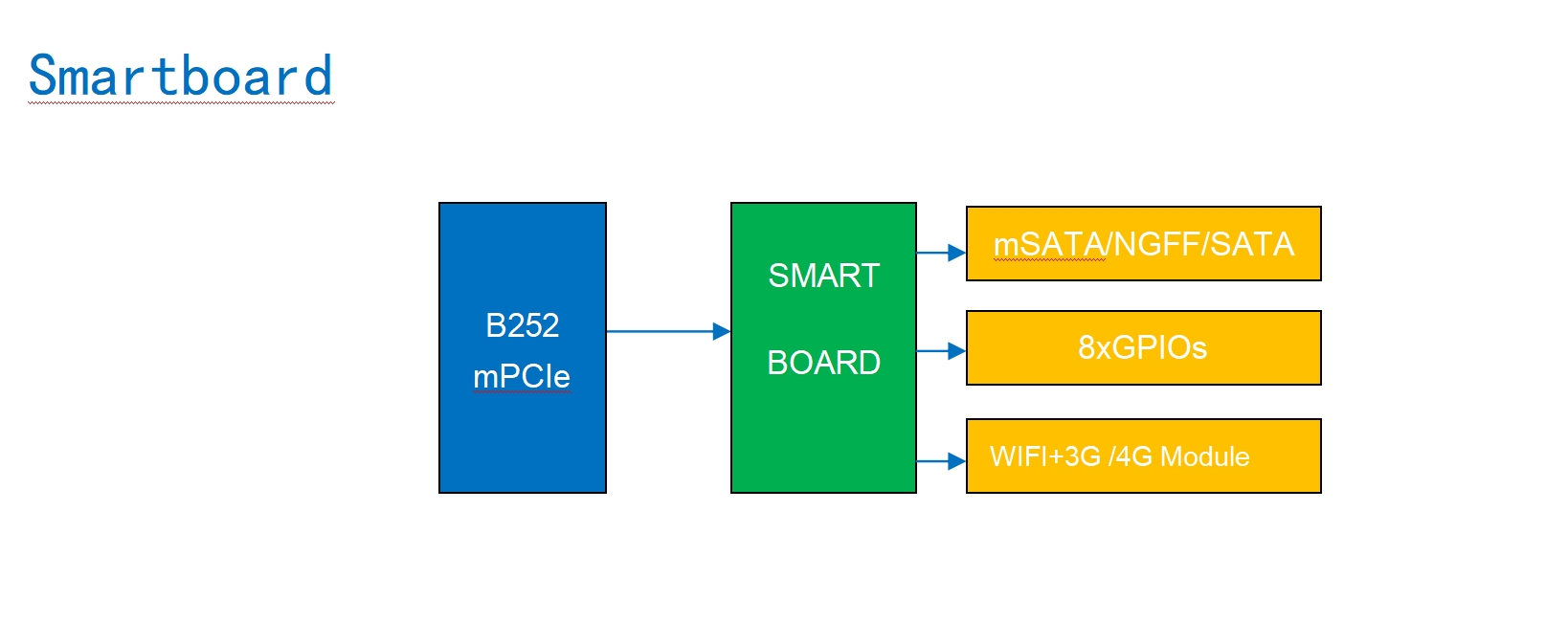

SATA | 支持1个mSATA或者扩展1个Smartboard小板（支持1个mSATA、1个NGFF、1个SATA） | |
| USB | 支持2个USB2.0（内置）；1个USB3.0（前置）；1个USB2.0（前置） | |
串口 | 支持4个RS232（3线）或者2个五线RS232和1个RS485 | |
| 声卡 | ALC662高保真声卡（ Line-out, Mic-in） | |
电源 | DC +12V~+24V电压，推荐使用DC+12V 5A，可选9-24V | |
温度 | 工作温度-20℃ to +75℃，（-40℃ to +85℃为可选） | |
尺寸 | 110mmx 82 mm | |
散热 | 无风扇设计 | |
操作系统 | Win7, Win10, Linux | |
订购 信息 | |||
模型 | 描述 | ||
PCM-B252-A10-X | 显示: 1x VGA 1x HDMI 1XLVDS(6bit) 内存4G 温度: -20℃ to +75℃ | ||
PCM-B252-A11-X | 显示: 1x VGA 1x HDMI 1XLVDS(8bit) 内存4G 温度: -20℃ to +75℃ | ||
PCM-B252W-A10-X | 显示: 1x VGA 1x HDMI 1XLVDS(6bit) 内存4G 温度: -40℃ to +85℃ | ||
PCM-B252W-A11-X | 显示: 1x VGA 1x HDMI 1XLVDS(8bit) 内存4G 温度: -40℃ to +85℃ | ||
注解：X代表CPU型号，CPU包括：E3805,E3815,E3825,E3826,E3827,E3845,J1900.N2807 | |||
