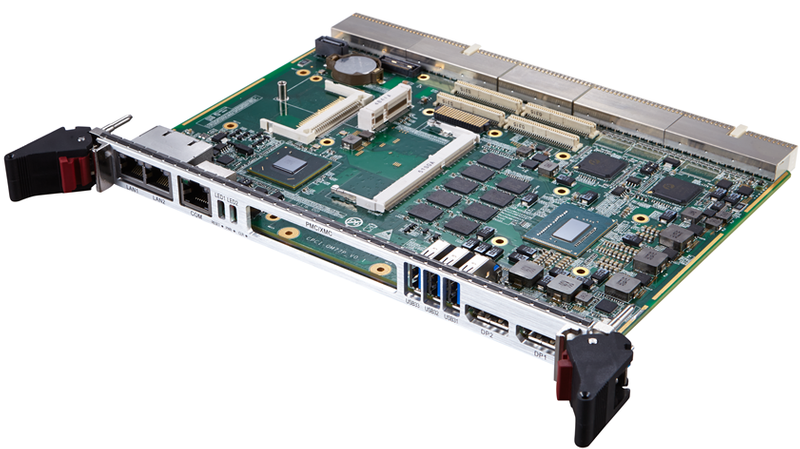

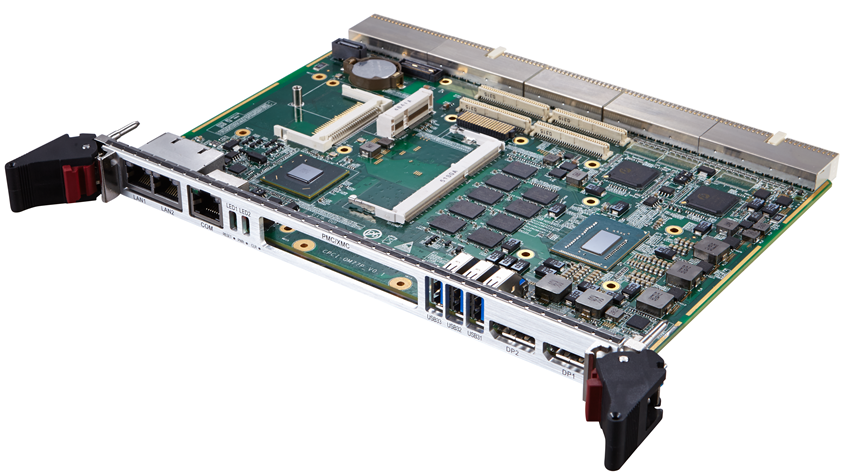

CPCI-QM77P
英德斯
VGA, HDMI, EDP, DVI, DP
DDR3
SATA, M SATA
风冷
前置 : 3×USB 3.0 后置：6xUSB 2.0
工作温度： -20°C to +60°C,-40°C to +65°C (可选)
WINXP, WIN7, Linux, WES7, VxWorks, XPE
技术信息 | ||
板型 | CPCI 6U 主板 | |
处理器 | 第三代Intel®核心™处理器（22纳米制作工艺） 支持: 四核 i7-3615QM (2.3 GHz)，6MB，3级缓存，功耗45W 四核 i7-3612QE(2.1GHz)，6MB，3级缓存，功耗35W 双核 i7-3555LE(2.5GHz)，4MB，3级缓存，功耗25W 双核 i7-3517UE(1.7GHz)，4MB，3级缓存，功耗17W | |
| 芯片组 | Intel® QM77 PCH | |
| 内存 | 双通道DDR3-1333/1600 SDRAM ECC内存，最高支持16GB(一个通道SO-DIMM插槽最高支持8G；一个通道板载内存最高达8G | |
| PMC | 一个PCI 32/64位，33/66/133MHz PMC插槽或带后走线I/O的PCI-Express x8 XMC插槽 | |
| 网口 | 3个Intel 82574L GBE和一个Intel 82579LM PHY控制器（两个10/100/1000BASE-T前面板端口和2个10/100/1000BASE-T J3端口） | |
图形处理 | 集成Intel®处理器 前面板2个双模式DP显示端口，可通过适配器电缆支持DVI / VGA / HDMI端口 通过后走线实现1个DVI，一个eDP和一个VGA 支持3独立显示：2xDP (前面板)和1x eDP(走后线板) | |
PS/2 | 键盘和鼠标 (后置) | |
SATA | 1个6Gb/s SATA连接器，用于安装2.5寸硬盘 板载CompactFlash插槽 板载m-SATA接口（2.5寸硬盘接口与CF插槽及m-SATA接口只能3选1） 后走线板最多支持4个SATA接口，支持RAID 0，1，5，10 | |
| USB | 前置 : 3×USB 3.0 后置：6xUSB 2.0 | |
串口 | 最多支持四个串口 前面板一个RJ-45 RS-232/422/485端口 后走线板支持三个串口连接至后面板 | |
| 声卡 | 后面板支持高保真音频信号端口 | |
温度 | 工作温度： -20°C to +60°C,-40°C to +65°C (可选) | |
| 散热 | 自带风扇设计 | |
操作 系统 | Winxp, XPE，Win7, WES7, Linux, VxWorks | |
订购 信息 | |||
模型 | 描述 | ||
CPCI-QM77P/X | 工作温度: -20°C to +60°C | ||
CPCI-QM77PW/X | 工作温度: -40°C to +65°C | ||
注解： X代表CPU型号，CPU包括：i7-3615QM,i7-3612QE,i7-3555LE,i7-3517UE | |||
