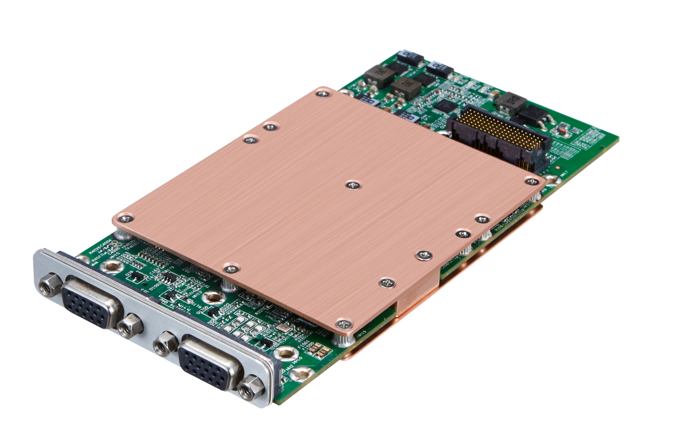

XMC-8860显示控制卡
英德斯
74mm x 149mm
工作温度：-40℃~+65℃ 存储温度：-55℃~+85℃
XMC-8860
Ø | 基于AMD Radeon™ E8860嵌入式GPU |
Ø | 768 / 48 GFLOPS 单/双精度峰值运算能力 |
Ø | 支持最多6路独立数字显示输出接口（支持4K显示） |
Ø | 板载2GB GDDR5独立显存, 128位宽，72GB/秒 |
Ø | 支持Open GL 4.2 ，Open CL 1.2 ，DirectX 11.1 |
Ø | 无风扇设计 |
Ø | PCIe 3.0 x8总线接口
|
产品简介
XMC-8860是英德斯电子自主研发的一款XMC显示控制卡，主要面向高性能嵌入式图形图像处理及GPU通用计算处理(GPGPU)应用。XMC-8860基于AMD Radeon™ E8860嵌入式GPU，提供了面向车载，舰船电子及航电等工作环境恶劣且需要高性能图形图像及视频处理场合的成熟解决方案。
XMC-8860板载2GB GDDR5独立显存，支持双路输出，具有768 / 48 GFLOPS 单/双精度峰值(600e/4.5Gbps)处理能力及640个独立计算单元（shaders），典型功耗37W，可调整工作于低功耗模式，最低功耗约为15W，特别适合于高清(1920x1080)、4k超高清(3840x2160)显示，高性能并行计算及其它应用。
适用领域：影像与图形图像处理，雷达声纳数字信号处理，指控及视频监控
技术参数
电压 | 规范 | |
n VPWR (12V or 5V)，3.3V | n VITA 42.0 ，VITA 42.3 | |
功耗 | 尺寸 | |
n 15 - 37 watts | n 74mm x 149mm | |
显示芯片 | 温度 | |
n AMD E8860, 625MHz 引擎主频 / 1125MHz 内存频率 n 2GB GDDR5显存，128位宽，72GB/s | n 工作温度：-40℃~+65℃ n 存储温度：-55℃~+85℃ | |
图形显示运算 | 视频处理 | |
n 640 个独立计算单元（shaders） n 768 / 48 GFLOPS 单/双精度峰值运算能力 n DirectX 11.1, Shader Model 5.0, n OpenGL 4.2，OpenCL 1.2 | n AMD第四代视频解码器 n H.264, VC-1, MPEG-2, MVC, MPEG-4/DivX 解码 n VCE引擎支持H.264格式编码 | |
PCIe接口 | 显示接口 | |
n PCIe 3.0, 链路X8
| 前出2XVGA 前出1x VGA+1 x DVI-D |
技术信息 | ||

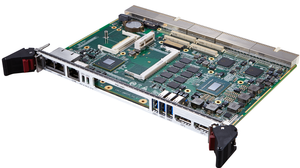

板型 | CPCI 6U 主板 | |
处理器 | 第三代Intel®核心™处理器（22纳米制作工艺） 支持: 四核 i7-3615QM (2.3 GHz)，6MB，3级缓存，功耗45W 四核 i7-3612QE(2.1GHz)，6MB，3级缓存，功耗35W 双核 i7-3555LE(2.5GHz)，4MB，3级缓存，功耗25W 双核 i7-3517UE(1.7GHz)，4MB，3级缓存，功耗17W | |
| 芯片组 | Intel® QM77 PCH | |
| 内存 | 双通道DDR3-1333/1600 SDRAM ECC内存，最高支持16GB(一个通道SO-DIMM插槽最高支持8G；一个通道板载内存最高达8G | |
| PMC | 一个PCI 32/64位，33/66/133MHz PMC插槽或带后走线I/O的PCI-Express x8 XMC插槽 | |
| 网口 | 3个Intel 82574L GBE和一个Intel 82579LM PHY控制器（两个10/100/1000BASE-T前面板端口和2个10/100/1000BASE-T J3端口） | |
图形处理 | 集成Intel®处理器 前面板2个双模式DP显示端口，可通过适配器电缆支持DVI / VGA / HDMI端口 通过后走线实现1个DVI，一个eDP和一个VGA 支持3独立显示：2xDP (前面板)和1x eDP(走后线板) | |
PS/2 | 键盘和鼠标 (后置) | |
SATA | 1个6Gb/s SATA连接器，用于安装2.5寸硬盘 板载CompactFlash插槽 板载m-SATA接口（2.5寸硬盘接口与CF插槽及m-SATA接口只能3选1） 后走线板最多支持4个SATA接口，支持RAID 0，1，5，10 | |
| USB | 前置 : 3×USB 3.0 后置：6xUSB 2.0 | |
串口 | 最多支持四个串口 前面板一个RJ-45 RS-232/422/485端口 后走线板支持三个串口连接至后面板 | |
| 声卡 | 后面板支持高保真音频信号端口 | |
温度 | 工作温度： -20°C to +60°C,-40°C to +65°C (可选) | |
| 散热 | 自带风扇设计 | |
操作 系统 | Winxp, XPE，Win7, WES7, Linux, VxWorks | |
订购 信息 | |||
模型 | 描述 | ||
CPCI-QM77P/X | 工作温度: -20°C to +60°C | ||
CPCI-QM77PW/X | 工作温度: -40°C to +65°C | ||
注解： X代表CPU型号，CPU包括：i7-3615QM,i7-3612QE,i7-3555LE,i7-3517UE | |||
