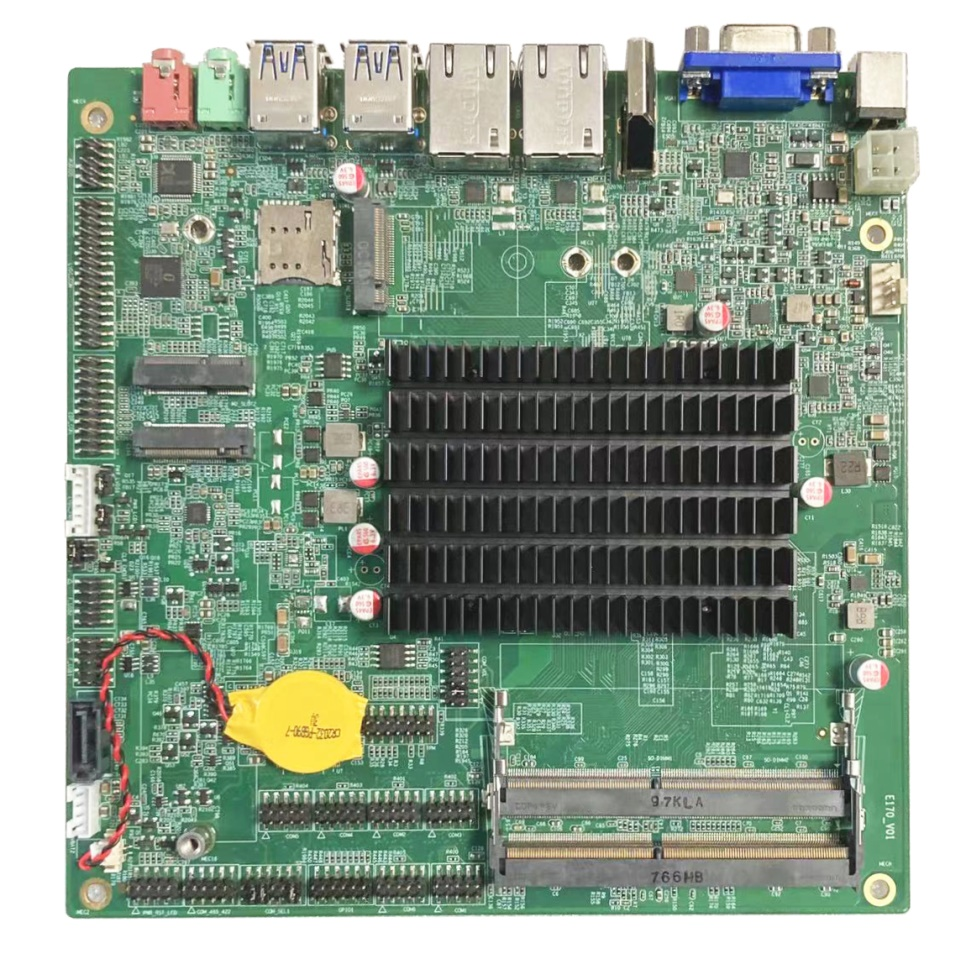

PCM-E170
英德斯
Elkhart Lake
VGA, HDMI, EDP, LVDS
DDR4
SATA, M.2
无
支持4G, 支持WIFI
风冷, 无风扇
232, 422, 485
支持4个USB2.0和4个USB3.0/2.0
170 mm x 170 mm
工作温度-20°C to +60°C（可选-40°C ~ +75°C）
WIN10, WIN11, Linux, VxWorks

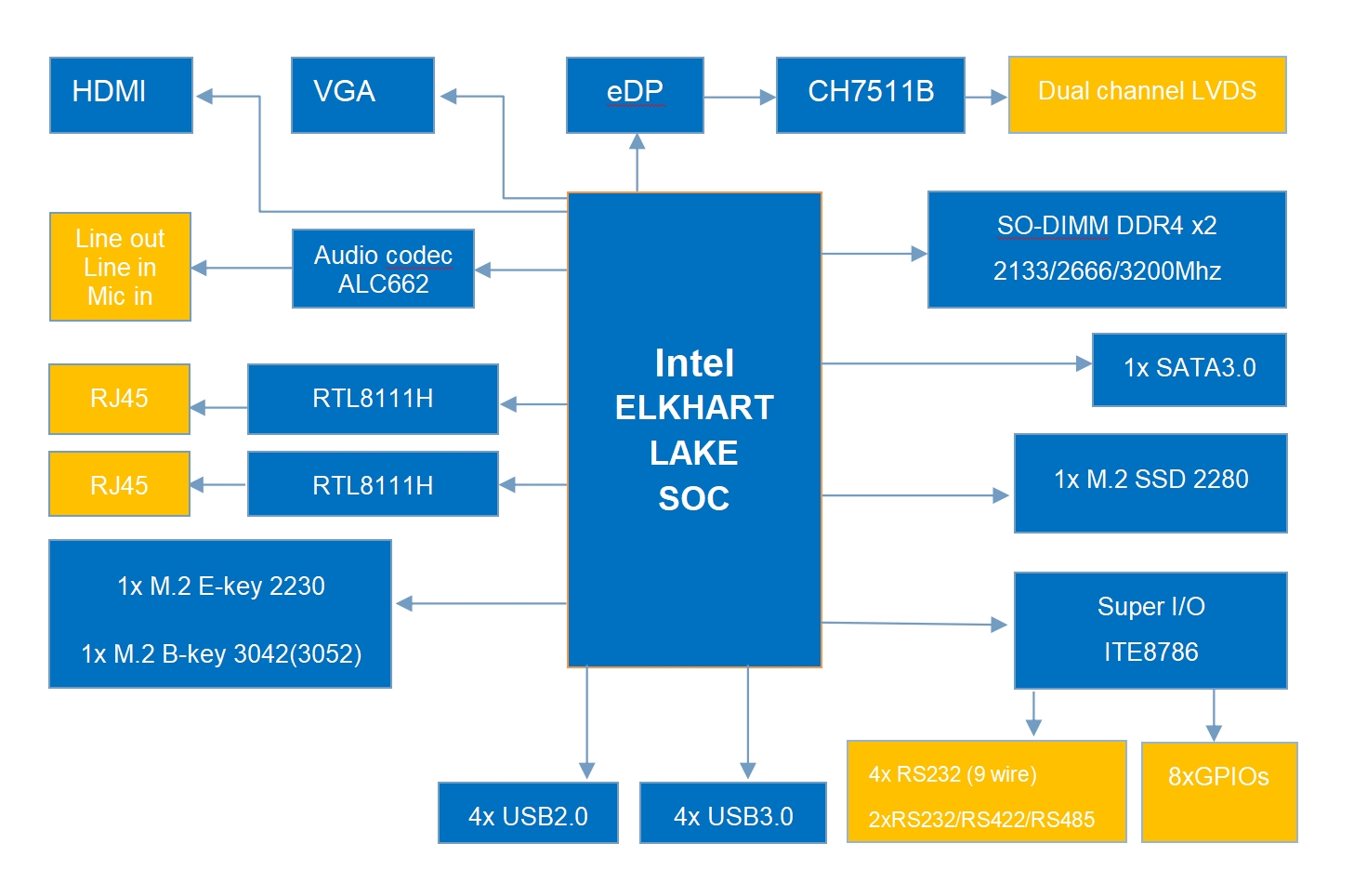

PCM-E170 框图
技术信息 | ||
板型 | Mini-ITX主板 | |
处理器 | Intel® Elkhart Lake系列SOC,支持: Intel® Celeron® N6210 双核 1.2GHz up to 2.6GHz,6.5W Intel® Celeron® N6211 双核 1.2GHz up to 3.0GHz,6.5W Intel® Celeron® J6412 四核 2.0GHz up to 2.6GHz,10W Intel® Celeron® J6413 四核 1.8GHz up to 3.0GHz,10W Intel® Celeron® N6415 四核 1.2GHz up to 3.0GHz,6.5W Intel® Celeron® J6426 四核 2.0GHz up to 3.0GHz,10W Intel® Atom® X6200FE 双核 1.0GHz,4.5W Intel® Atom® X6212RE 双核 1.2GHz,6W Intel® Atom® X6414RE 四核 1.5GHz,9W Intel® Atom® X6427FE 四核 1.9GHz,12W Intel® Atom® X6425RE 四核 1.9GHz,12W Intel® Atom® X6211E 双核 1.3GHz up to 3.0GHz,6W Intel® Atom® X6413E 四核 1.5GHz up to 3.0GHz,9W Intel® Atom® X6425E 四核 2.0GHz up to 3.0GHz,12W | |
内存 | 两个SO-DIMM DDR4内存（电压1.2V，最高支持32G）最高频率3200MHz | |
图形处理 | 3个独立的显示输出支持eDP（最高分辨率1920x1080）或者LVDS（最高分辨率1920x1080）HDMI1.4（最高分辨率1920x1080），VGA（最高分辨率1920x1080） | |
网卡 | 支持2个RTL8111H 10/100/1000 Mb/s以太网 | |
SATA | 1个M.2 SSD(M-Key 2280 PCIe x1 or SATA) 1个M.2 WIFI(E-Key 2230 PCIe x1) 1个M.2 4G/5G(B-Key 3042/3052 USB2.0& PCIe x1) 1个SATA3.0 | |
USB | 支持4个USB2.0和4个USB3.0/2.0 | |
串口 | 支持6个RS232(3线)，其中COM1/2可选RS232/422/485，COM3/4可选Pin9带电（5V/12V） | |
IO | 8个GPIO接口,1个SIM卡槽，1个TPM插座 | |
声卡 | ALC662高保真声卡（ Line-in ,Line-out, Mic-in） | |
电源 | +12V~+24V电压，推荐使用+12V | |
温度 | 工作温度-20°C to +60°C（可选-40°C ~ +75°C） | |
尺寸 | 170 mm x 170 mm | |
散热 | 无风扇设计（可选风扇） | |
操作系统 | Win10, Win11, Linux, VxWorks | |
